Lisez la désignation du faisceau de gauche à droite. La lettre vous indique la famille de sections transversales, le premier chiffre est la profondeur nominale en pouces et le chiffre après le signe de multiplication est le poids en livres par pied. Par exemple, W10×30 décrit une poutre à larges ailes d'une profondeur nominale de 10 pouces et d'un poids de 30 livres par pied. Cet article explique comment lire les dimensions des poutres, la signification de chaque symbole et chiffre et comment éviter les erreurs de dimensionnement les plus courantes.
Que signifient les dimensions des poutres ?
Les dimensions des poutres sont lues sous forme de code compact : une lettre de forme, une profondeur nominale et un poids par unité de longueur. Les catalogues et dessins de structures en acier utilisent ce code pour éviter d'écrire un ensemble complet de mesures de section à chaque fois.
En Amérique du Nord, la plupart des désignations suivent le manuel de construction en acier AISC. Le modèle habituel est forme lettre profondeur nominale en pouces poids en livres par pied . Par exemple, W12×26 signifie une forme en W d’environ 12 pouces de profondeur et pesant 26 lb/pied. Les dessins métriques utilisent une idée similaire : une poutre IPE 300 est un profil en I d'une profondeur nominale de 300 mm, et les dimensions exactes sont indiquées dans un tableau de sections.
Formes de poutres en acier standard
Cinq familles de formes couvrent la plupart des poutres en acier laminé : W, S, HP, M et H ; chaque famille possède des caractéristiques de bride distinctes et la lettre dans la désignation vous indique avec quelle famille vous travaillez.
| Forme | Nom commun | Géométrie de la bride | Utilisation typique | Exemple |
|---|---|---|---|---|
| W | Poutre à larges ailes | Brides larges plates ou presque plates ; l'âme est plus fine que les brides | Charpentes de bâtiments, poutres de pont, structures industrielles | W12×26 |
| S | Poutre standard américaine | Brides plus étroites avec surfaces intérieures coniques | Rails de pont roulant, supports de machines légères | S8 × 18,4 |
| HP | Section de pieu en H | Brides très larges et lourdes ; la profondeur et la largeur de la bride sont souvent presque égales | Pieux de fondation, colonnes de construction profondes | HP14×89 |
| M | Rubrique Divers | Dimensions qui ne conviennent pas aux séries W, S ou HP | Encadrement spécial, supports d'équipements sur mesure | M8 × 6,5 |
| H | Poutre en H (générique/importée) | Brides parallèles, similaires à W mais à partir de spécifications métriques ou offshore | Poteaux, poutres lourdes dans les projets métriques | H400×400×13×21 |
W contre S contre H
Choisissez une forme en W lorsque vous avez besoin de brides solides et larges pour la résistance à la flexion et la capacité de la colonne. Choisissez une forme en S lorsque la conception nécessite une section compacte et que les charges sont modérées. La désignation H apparaît généralement dans les dessins métriques et se comporte de la même manière qu'une forme W ; Vérifiez toujours si le dessin utilise des dimensions impériales ou métriques avant de commander du matériel.
Dimensions des poutres clés
Les dimensions les plus importantes sont la profondeur, la largeur de la bride, l'épaisseur de l'âme, l'épaisseur de la bride, le rayon du congé et la longueur. La profondeur et le poids indiqués dans la désignation sont suffisants pour la commande, mais les décisions en matière de soudage, de boulonnage et d'aménagement dépendent de ces valeurs exactes.
- Profondeur (D) : distance totale entre la face extérieure de la bride supérieure et la face extérieure de la bride inférieure.
- Largeur de bride (bf) : largeur totale de la semelle supérieure ou inférieure, mesurée perpendiculairement à l'âme.
- Épaisseur de l'âme (tw) : épaisseur de la plaque d'âme verticale entre les semelles.
- Épaisseur de bride (tf) : épaisseur d'une seule bride au niveau de la face extérieure.
- Rayon de congé (r) : transition incurvée entre l'âme et les brides ; important pour l’accès aux soudures et les performances en fatigue.
- Longueur (L) : longueur totale de la poutre, généralement spécifiée séparément de la désignation de la section transversale.
Les dimensions nominales ne sont pas garanties exactes. Les tolérances de laminage telles que ASTM A6 permettent de légères variations de profondeur, de largeur de bride et d'épaisseur ; la fabrication pratique vérifie toujours les dimensions réelles avant l'usinage ou le soudage.
Comment lire une notation de dimension de poutre
Lisez la notation des poutres de gauche à droite, en commençant par la famille de formes, puis la profondeur nominale, puis le poids par pied. L'ordre des chiffres est cohérent, vous pouvez donc décoder rapidement la plupart des désignations de poutres laminées.
- L 27 × 178 — Forme en W, profondeur nominale 27 pouces, 178 lb/pi. La profondeur réelle est généralement proche de 27 pouces mais pas exactement de 27 pouces.
- S 24 × 121 — Forme American Standard, profondeur nominale 24 pouces, 121 lb/pi.
- CV 14 × 89 — Section de pieu en H, profondeur nominale 14 pouces, 89 lb/pi.
Lorsqu'un dessin comprend une longueur, telle que L12×26×20'-0" , le dernier chiffre correspond à la longueur totale de la poutre commandée ou érigée. Pour les matériaux métriques, les dimensions sont généralement indiquées en millimètres et en kilogrammes par mètre, par exemple IPE 300 ou HEA 200.
Lecture des nomenclatures de poutres sur des dessins
Les nomenclatures de poutres répertorient chaque poutre d'un projet avec une marque, une taille, une longueur et une qualité de matériau ; faites toujours une référence croisée à la marque avant de commander ou de fabriquer. La marque sur la vue en plan connecte un membre spécifique à sa ligne dans la nomenclature.
| Marque | Taille | Longueur | Matériel | Remarque |
|---|---|---|---|---|
| B1 | W12×26 | 20’-0” | ASTMA992 | Bride supérieure contreventée |
| B2 | W18×35 | 30'-0" | ASTMA992 | Cambre 3/4” |
| B3 | S8 × 18,4 | 12'-0" | ASTMA36 | Support de rail de grue |
Si vous ignorez la marque, deux poutres de tailles similaires mais de longueurs ou de matériaux différents peuvent être mélangées lors de l'approvisionnement. Vérifiez le calendrier avant de couper, percer ou souder quoi que ce soit.
Comment les dimensions des poutres affectent le soudage et la fabrication
Des poutres de plus grandes dimensions nécessitent davantage de passes de soudure, un apport de chaleur plus important et un contrôle plus minutieux de la distorsion. Une section plus profonde et plus épaisse a plus de métal soudé à déposer, ce qui affecte directement la préparation des joints, le préchauffage et la séquence de passes.
Les brides épaisses peuvent nécessiter un biseautage pour obtenir une pénétration complète, tandis que les âmes longues créent des soudures d'angle continues qui peuvent rendre la poutre hors de sa rectitude. La lecture correcte des dimensions donne au soudeur une idée claire de la surface de la rainure, de l'apport de chaleur requis et du degré de retenue nécessaire pour maintenir une longue poutre droite. Étant donné que les poutres longues et lourdes sont difficiles à faire tourner à la main, de nombreuses les grands fabricants de structures métalliques s'orientent vers le soudage automatisé .
Pour tourner un ensemble de poutres fabriquées selon un angle de soudage pratique, un positionneur de soudage à double colonne peut gérer des sections lourdes avec une rotation précise.
Positionneur de soudage à double colonne 2T pour rotation de poutres lourdes Ce positionneur à double colonne convient aux assemblages lourds et encombrants qui nécessitent une rotation stable et précise. Il prend en charge le soudage à plat sur les poutres en acier, contribuant ainsi à réduire les défauts et à améliorer la productivité. Voir le produit → Équipements pour la manutention et le soudage de poutres en acier
Le bon équipement de positionnement vous permet de souder des poutres en acier en position plate, ce qui réduit les défauts de soudure et augmente la productivité. Le soudage à plat est plus facile à contrôler, nécessite moins de meulage et produit un renforcement plus cohérent.
Pour les assemblages plus légers nécessitant une inclinaison ou une rotation continue pendant le soudage d'angle, un positionneur servocommandé offre un contrôle à basse vitesse et un support stable.
Positionneur de soudage servocommandé 1T pour soudures d'angle Un positionneur asservi conçu pour les assemblages plus légers nécessitant un basculement ou une rotation continue lors du soudage d'angle. Il offre un contrôle à basse vitesse et un support stable, ce qui le rend utile pour un placement précis des soudures. Voir le produit → Pour les longs joints longitudinaux, un système de colonne et de flèche soutient la tête de soudage le long de la poutre tandis que l'ouvrage reste en place. Ces configurations automatisées sont souvent regroupées sous systèmes de manipulation de soudage et sont couramment utilisés avec les procédés à arc submergé ou à flux fourré.

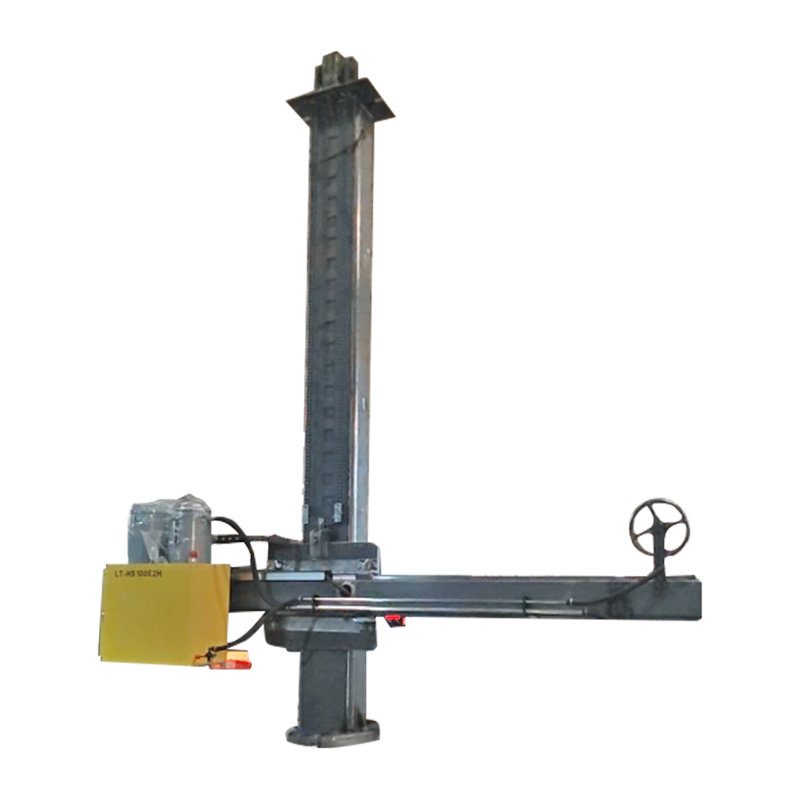

Colonne et flèche personnalisées 4030 pour joints longitudinaux Ce système personnalisé de colonne et de flèche maintient la tête de soudage alignée le long des longs joints tandis que la pièce reste en place. Il fonctionne avec des processus à arc submergé ou à fil fourré, prenant en charge des configurations automatisées qui améliorent la cohérence des soudures. Voir le produit → Erreurs courantes lors de la lecture des dimensions des poutres
La plupart des erreurs de lecture proviennent de la confusion entre la profondeur nominale et la profondeur réelle, de l'inversion de la largeur et de la profondeur de la bride ou du mélange des unités impériales et métriques. Ces erreurs peuvent entraîner la commande d’une mauvaise poutre, la coupe d’une mauvaise préparation de soudure ou la fabrication d’une connexion dangereuse.
- Confondre poids par pied et poids total. W10×30 signifie 30 lb par pied, et non 30 lb au total. Multipliez par la longueur pour obtenir le poids total de la poutre.
- En supposant que le premier nombre correspond à la profondeur exacte. La désignation donne une profondeur nominale. La profondeur réelle peut être différente de plusieurs dixièmes de pouce, alors vérifiez toujours par rapport au tableau des sections.
- Mélanger les formes W et S. Les brides W sont larges et plates ; Les brides S sont plus étroites et coniques. Ils ne sont pas interchangeables sans vérifier les propriétés de la section.
- Lire un dessin métrique comme impérial. Une poutre IPE 300 a une profondeur de 300 mm et non de 300 pouces. Vérifiez les unités avant de commander du matériel.
- Ignorer les tolérances de roulement. L'épaisseur et la largeur réelles peuvent varier dans la zone de tolérance. Mesurez la section avant de construire des fixations à souder ou d'installer des connexions.
Foire aux questions
Voici des réponses directes aux questions courantes sur les dimensions des poutres.
Que signifie W10×30 ?
W10×30 identifie une poutre à larges ailes avec une profondeur nominale de 10 pouces et un poids de 30 livres par pied. La profondeur exacte d'un W10×30 est proche de 10,5 pouces, selon la table roulante.
La profondeur indiquée dans la désignation d'un faisceau est-elle exacte ?
Non. Le nombre précédant le signe de multiplication est une valeur nominale. Vérifiez toujours le tableau des sections pour connaître la profondeur réelle, la largeur de la bride et l'épaisseur avant de couper les connexions.
Comment convertir les dimensions métriques des poutres en dimensions impériales ?
Divisez les millimètres par 25,4 pour obtenir des pouces et multipliez les kilogrammes par mètre par 0,672 pour obtenir les livres par pied. Si possible, utilisez un tableau de sections répertoriant les deux systèmes afin de ne pas arrondir incorrectement.
La lecture des dimensions du faisceau consiste à reconnaître un petit système de codes : forme de la lettre, profondeur nominale et poids par pied. Utilisez ce code avec le programme de poutres et le tableau des dimensions, vérifiez les mesures réelles et le risque de commander ou de souder le mauvais élément diminue considérablement.
