Ajustement du rotateur de soudage Fabricant

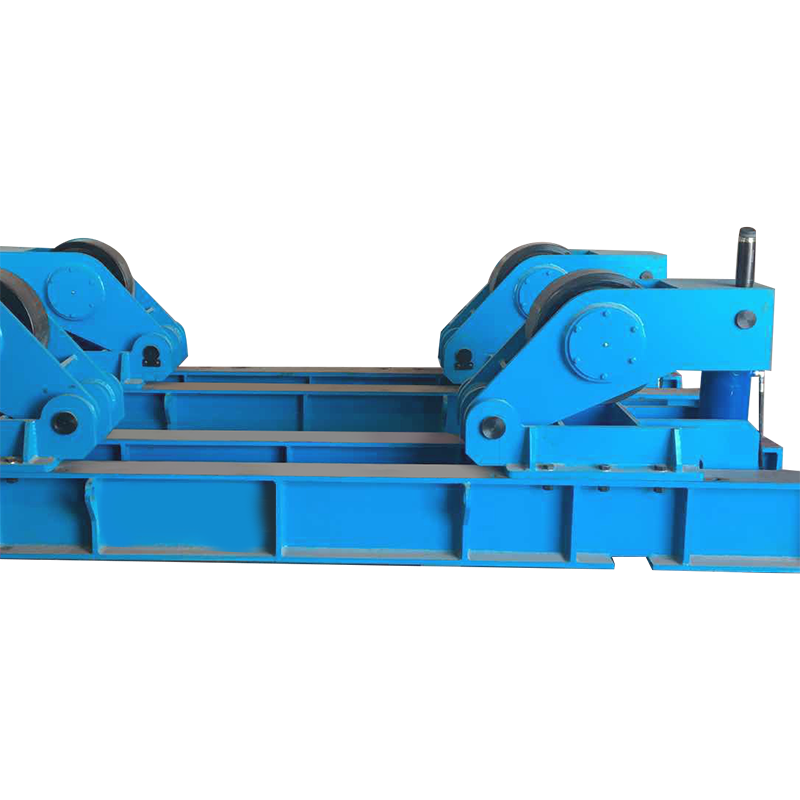

A Rotateur de soudage d’aménagement est un équipement auxiliaire essentiel utilisé dans les processus d'alignement et de soudage de tuyaux, de cylindres et de grandes pièces annulaires. Un ensemble standard de rotateurs de soudage à montage se compose généralement de deux unités de rotateurs libres, chacune équipée d'une paire de rouleaux soulevés par des vérins hydrauliques. Il intègre souvent une fonction de mouvement orbital manuel pour obtenir un centrage, une rotation et un soudage précis de la pièce.

Principe de fonctionnement

L'équipement soutient la pièce à usiner via deux unités de rouleaux indépendantes mais synchronisées. Les vérins hydrauliques fournissent une force de levage douce et puissante, permettant un réglage facile de la hauteur du rouleau pour s'adapter à des pièces de différents diamètres et permettant un micro-levage/abaissement de la pièce pour l'alignement. Les rouleaux sont entraînés par des moteurs, permettant une rotation continue à vitesse variable dans les sens avant et arrière. Cela garantit que la pièce tourne à une vitesse constante pendant le soudage, garantissant ainsi une qualité de soudure uniforme. La fonction de mouvement orbital manuel permet aux opérateurs d'ajuster finement la position du rotateur le long de l'axe de la pièce, améliorant ainsi considérablement la flexibilité et la précision de l'alignement.

Scénarios d'application typiques

Les rotateurs de soudage adaptés sont largement utilisés dans les industries de l’énergie et des produits chimiques, de la machinerie lourde et de la fabrication d’appareils sous pression. Les cas d'application typiques incluent :

• Sections de tour d'éolienne : pour l'alignement des coutures longitudinales et le soudage des coutures circonférentielles de sections coniques et droites.

• Réservoirs de stockage et récipients sous pression : pour l'alignement des coques et le soudage des joints circonférentiels internes/externes.

• Tuyauterie de grand diamètre : pour l'alignement et le soudage des bobines de tuyaux.

• Modules de plate-forme offshore : pour la fabrication de diverses structures en colonnes et cylindriques.

En tant que fabricant professionnel avec plus de deux décennies d'expérience dans l'industrie, Wuxi WeldNice Heavy Industry Technology Co., Ltd. fournit des rotateurs de soudage stables et fiables et des solutions de soudage automatisées pour les applications susmentionnées.

Comparaison des paramètres clés du produit

Les différents modèles de rotateurs de soudage Fit-Up se distinguent principalement par leur capacité de charge, leurs méthodes d'entraînement et de contrôle. Le tableau ci-dessous présente les spécifications typiques pour la référence de sélection :

Remarque : Wuxi WeldNice peut fournir une conception ODM basée sur les dimensions spécifiques des pièces du client et les exigences de processus, offrant une personnalisation pour la taille de l'équipement, la configuration du variateur, etc.

Directives d'entretien et de service

Pour garantir un fonctionnement stable à long terme du rotateur de soudage Fit-Up, veuillez suivre ces points de maintenance clés :

Les rotateurs de soudage Fit-Up de Wuxi WeldNice sont conçus dans un souci de facilité d'entretien. Ils bénéficient d'une période de garantie allant jusqu'à 13 mois, pendant laquelle les pièces défectueuses (hors dommages causés par l'homme) seront remplacées gratuitement, garantissant ainsi la continuité de la production du client.

Foire aux questions (FAQ)

Q1 : Comment puis-je sélectionner le modèle de rotateur de soudage adapté à ma pièce ?
R : La sélection est principalement basée sur le poids maximum de la pièce, la plage de diamètres et la longueur. Des facteurs tels que la hauteur du centre de gravité de la pièce et la distance entre les rouleaux doivent être pris en compte pour garantir un fonctionnement stable. Il est recommandé de fournir des dessins détaillés des pièces. L'équipe technique de Wuxi WeldNice peut fournir des calculs de sélection professionnels et une confirmation du programme.

Q2 : Quelles sont les exigences de base pour l’installation de cet équipement ?
R : Une fondation en béton solide et nivelée est nécessaire pour résister à la pleine charge de l'équipement et de la pièce à usiner et pour supprimer les vibrations. Les dimensions spécifiques des boulons d’ancrage et les exigences en matière de capacité portante sont détaillées dans le dessin des fondations de l’équipement.

Q3 : La fonction de mouvement orbital manuel est-elle nécessaire ?
R : La fonction de mouvement orbital manuel est très pratique pour les applications nécessitant un ajustement fréquent de la position du rotateur pour s'adapter à des pièces de différentes longueurs ou pour une correction précise du désalignement, améliorant ainsi considérablement l'efficacité de l'alignement. Pour la production en grand volume de longueurs fixes, un type fixe peut être choisi.

Q4 : Votre équipement peut-il être intégré dans un système de soudage automatisé ?
R : Absolument. Les rotateurs de soudage Fit-Up fabriqués par Wuxi WeldNice sont livrés en standard avec des interfaces de système de contrôle. Ils peuvent être facilement intégrés à des sources d'énergie de soudage, des manipulateurs, des portiques, etc., pour former des postes de travail de soudage automatisés ou des lignes de production, permettant un contrôle coordonné.

Q5 : Quels sont les principaux avantages de votre équipement ?
R : Les principaux avantages des rotateurs de soudage Fit-Up de Wuxi WeldNice résident dans : la conception de structure robuste garantissant une capacité de charge élevée et une longue durée de vie, basée sur 20 ans d'expérience dans la fabrication d'équipements de soudage robustes ; le système de levage hydraulique précis et de contrôle de vitesse assurant un fonctionnement fluide et un positionnement précis ; et la capacité de personnalisation ODM approfondie basée sur les processus du client, garantissant une adéquation parfaite entre l'équipement et les besoins de production.
